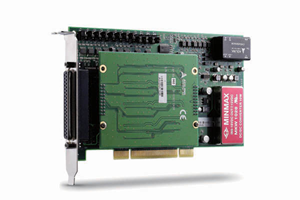

PCI-6308

8通道12位隔离模拟输出卡

主要特点

型号	PCI-6308V/6308A
隔离模拟输出
通道数	8路电压输出
分辨率	12位
输出范围（跳线选择）	双极性±10V 单极性0 - 10 V, 0 - 外部参考电压
稳定时间	16 µs（20V阶跃）
最大更新间隔	4通道同步90µs
增益误差	最大±0.2%
DNL	±1 LSB
输出驱动能力	±5mA
隔离电压	2500 VRMS
输出初始值	0 V（复位或开机后）数据传输：程序控制I/O
数据传输	程序控制I/O
电流输出 (PCI-6308A)
通道数	8路
分辨率	12位
输出范围（可软件编程）	0-20 mA, 4-20 mA及5-25 mA
增益误差	0.3%
稳定时间	17 µs (0-20 mA)
压摆率	1.3 mA/µs
DNL	±1 LSB
输出阻抗	典型10 GΩ
电流负载阻抗	0 - 500 Ω
输出初始值	4 mA（复位或开机后）
数据传输	程序控制I/O
隔离数字输入
通道数	4
最大输入范围	24V，无极性
数字逻辑电压	输入高电压：5 - 24 V 输入低电压：0 - 1.5 V
输入阻抗	2.4kΩ@0.5W隔离电压：2,500 VRMS
隔离电压	2,500 VRMS
数据传输	程序控制I/O
隔离数字输出
通道数	4
输出类型	光耦输出
电源电压	5至35 V
隔离电压	2,500 VRMS
数据传输	程序控制I/O
通用规格
I/O接口	37针D-Sub孔型插座
工作温度	0°C至+55°C
存储温度	-20°C至+80°C
相对湿度	5%至95%，非凝露
电源要求	PCI-6308V 典型 5V 220 mA PCI-6308V 典型 ±12V 175 mA PCI-6308A 典型 5V 220 mA PCI-6308A 典型 ±12V 250 mA PCI-6308A 最大 ±12V 530 mA
尺寸(不包括连接器)	175mmx107mm
