型号
|

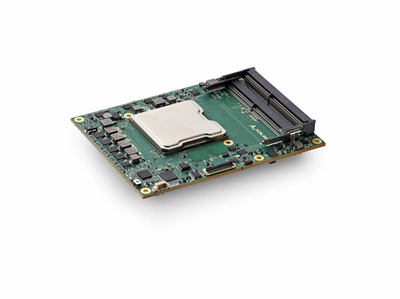

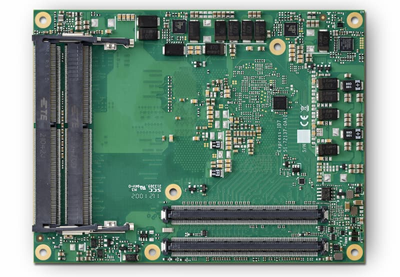

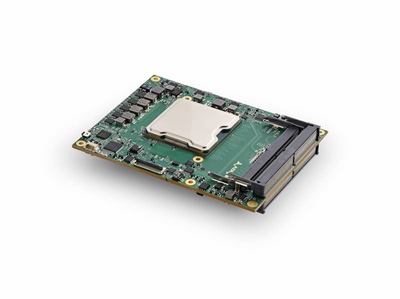

Express-ID7/R
|
|
核心系统
|
|
CPU
|
New Gen Intel® Xeon® D-1700 processor (formerly “Ice Lake-D LCC”)
Xeon(R) D-1848TER 2.0/3.1GHz 15MB, 57W (10C, eTEMP) Xeon(R) D-1813NT 2.2/2.4GHz 10MB, 42W (4C)
Xeon® D-1746TER 2.0/3.1GHz 15MB, 67W (10C, eTEMP) Xeon® D-1735TR 2.2/3.4GHz 15MB, 59W (8C)
Xeon® D-1732TE 1.9/3.0GHz 15MB, 52W (8C, eTEMP) Xeon® D-1715TER 2.4/3.5GHz 10MB, 45W (4C, eTEMP) Xeon® D-1712TR 2.0/3.1GHz 18MB, 40W (4C)
Supports: Intel® VT, Intel® VT-d, Intel® TXT, Intel® SSE4.2, Intel® HT
Technology, Intel® 64 Architecture, Execute Disable Bit, Intel® Turbo Boost
Technology 2.0, Intel® AVX-512, Intel® AVX2, Intel® AES-NI, PCLMULQDQ
Instruction, Intel® Secure Key and Intel TSX-NI.
Note: Availability of features may vary between processor SKUs.
Note: Additional 7 year availibility SKUs with QAT feature are supported by project basis. Please contact your ADLINK representative
|
|
内存
|
三个SODIMM插槽，最高支持48GB 2133/2400 MHz DDR4内存 (Xeon®搭配CM246， 支持ECC和非ECC内存) (48GB属于build support)
|
|
嵌入式 BIOS
|
AMI EFI，32MB SPI BIOS，支持CMOS备份，支持Intel® AMT 12.0
|
|
缓存
|
12MB ( Xeon®), 9MB ( Core™ i7), 8MB (Core™ i5), 6MB (Core™ i3)
|
|
芯片组
|
Xeon® D-1848TER/D-1746TER/D-1735TR/D-1732TE: 15MB
Xeon® D-1813NT/D-1715TER/D-1712TR: 10MB
|
|
扩展插槽
|
16 PCI Express Gen4: Lanes 16-31 (configurable to one x16, two x8, four x4)
8 PCI Express Gen3: Lanes 0-7 (configurable to one x8, two x4, four x2)
8 PCI Express Gen3: Lanes 8-15 (configurable to one x8, two x4, four x2)
LPC bus (through an ESPI to LPC bridge IC), SMBus (system) , I2C (user)
|
|
SEMA 板载控制器
|
支持：电压 / 电流监控 , 支持电源时序调试 , AT/ATX 模式控制 , 逻辑和取证信息 , 平板控制 , 通用的 I2C, 故障保护 BIOS ( 双 BIOS ), 看门狗定时器和风扇控制
|
|
调试接头
|
30多用扁平线缆接头，用于DB-30 x86调试模块，提供BIOS自检代码LED、EC访问、SPI BIOS刷新、电源测试点、调试LED
|
|
10G网络
|
|
型号
|
Intel®10G Ethernet controller integrated in SoC
|
|
接口
|
4x 10GBASE-KR and its sideband signals
|
|
NC-SI
|
connect to GbE controller
|
|
I/O接口和存储
|
|
USB
|
4个USB 3.0（USB 0,1,2,3）和4个USB 2.0端口（USB 4, 5, 6, 7）
|
|
SATA
|
2x SATA 6Gb/s (SATA 0,1)
|
|
串口
|
2 UART 端口，带控制台重定向
|
|
GPIO/SD
|
4x GPO and 4x GPI from EC (GPI with interrupt TBC)
|
|
超级I/O<< /p>
|
如有必要，可以通过载板支持（标准支持 W83627DHG-P）
|
|
TPM（可选）
|
|
芯片组
|
Infineon
|
|
类型:
|
TPM 2.0
|
|
电源
|
|
标准输入
|
ATX = 12V ±5% / 5Vsb ±5% 或 AT = 12V ±5%
|
|
宽范围输入
|
ATX = 8.5-20 V / 5Vsb ±5% or AT = 8.5-20V
|
|
管理：
|
兼容 ACPI 5.0, 支持智能电池
|
|
电源状态：
|
C1-C6, S0, S1, S3, S4, S5 , S5 ECO 模式 ( 通过 USB S3/S4 唤醒 ,WOL S3/S4/S5）
|
|
ECO 模式：
|
支持 Deep S5 模式，以节省电力
|
|
操作系统
|
|
标准支持
|
Windows® 10 64-bit, Linux 64-bit
|
|
扩展支持
|
Linux 64-bit
|
|
机械和环境参数
|
|
规格
|
PICMG COM.0: Rev 2.1 Type 6
|
|
尺寸
|
125 mm x 95 mm (L x W)
|
|
工作温度
|
标准温度：0 °C to 60 °C
军用宽温级别：-40 °C to 85 °C（可选）
|
|
湿度
|
5-90% 相对湿度运行，无凝露
5-95% 相对存储（需在涂层保护下运行）
|
|
冲击与振动
|
IEC 60068-2-64 和 IEC-60068-2-27MIL-STD-202F，方法 213B，表213-I， 条件 A 和方法 214A ，表 214-I ，条件 D
|
|
HALT
|
热应力，振动应力，热冲击及综合测试
|
